JLF-33 ИБП низкой частоты с двойным преобразованием фаз в режиме онлайн

Продукт：Низкочастотный ИБП на основе трансформатора

Модель: JLF-33 (10 кВА-600 кВА)

Входное напряжение: 3 x 380VAC (3Phase + N) (может быть индивидуальным)

Входной диапазон：285V-475VAC

Выходное напряжение：3 x 380VAC (3Phase + N)(может быть индивидуальным)

Точность выхода：±1%

Фаза：Трехфазный

Другие напряжения или требования могут быть настроены.

Отправить запрос

Общее

Характеристики

Технические спецификации

Типовые спецификации

Приложения

Эта серия представляет собой полностью оцифрованный ИБП с DSP-управлением и двойным преобразованием в режиме реального времени с 3-фазным промышленным ИБП. Трансформатор LF изолирует все помехи, такие как сетевой входной импульс или воздействие нагрузки от ИБП, что также значительно снижает риск для ИБП и нагрузки. Эта серия имеет функцию параллельного резервирования мощности с реальным выходным PF 0,9. Кроме того, она содержит дружественный и интуитивно понятный пользовательский интерфейс. Он обеспечивает надежное, стабильное и постоянное питание переменным током для IT-оборудования и телекоммуникационных устройств.

Индекс высокой производительности

◆ Advanced SCR Rectifier Technology.С дополнительными аксессуарами, входной PF может быть до 0,99 и входной THDI <4,5%;

◆ Технология IGBT 5-го поколения для адаптации 380/400/415V, 50/60Hz Mains Grid Supply Systems;

◆ Выходной коэффициент мощности 0,9 для проведения 12,5% мощности нагрузки, чем традиционные ИБП;

◆ Широкий диапазон входного напряжения 380Vac (-45% до +25%) с 50/60Hz ±5% Freq. Диапазон; Высокая адаптивная способность и генератор Возможность;

◆ Общая эффективность до 90%. Может достигать 98% в режиме ECO;

◆ Мощная способность перегрузки с технологией защиты от короткого замыкания на выходе: 110%-120% перегрузок в течение 10 минут.125%-150% в течение 1 минуты;

◆ Гибкая конфигурация батареи. Он может быть установлен на передней панели с 28-32 единиц батарей. Функция компенсации заряда батареи.

◆ Интеллектуальная система диагностики неисправностей с большой памятью истории неисправностей;

◆ Дружественный и интуитивно понятный пользовательский интерфейс. Большой цветной сенсорный ЖК-экран с многофункциональными кнопками. Безопасный и надежный

◆ Технология DSP для управления процессами функций питания ИБП (включая параллельную функцию) с целью повышения надежности системы;

◆ Гибкий один или два входа питания утилиты для всесторонней защиты устройств нагрузки;

◆ Диагностика, оценка и сигнализация неправильного фазового соединения;

◆ 100% 3 фазы несбалансированной допускается;

◆ Передний дизайн обслуживания. MTBF может быть до 300K часов;

◆ 90% компонентов системы от международных известных брендов. Все устройства будут выдержаны и протестированы в течение более чем 24 часов

Тип применения

Серия LF предназначена для различных применений и совместимых нагрузок, таких как центр обработки данных, телекоммуникации, центр управления сетью, финансовый центр безопасности, торговый расчетный центр, банковское дело. Большой театр, стадион, бюро управления движением, центр управления и мониторинга молний в автомобильных и железнодорожных тоннелях, портовый информационный центр. Линия производства полупроводников, автоматическая производственная линия и сопутствующие устройства.

Model	JLF-3310	JLF-3315	JLF-3320	JLF-3330	JLF-3340	JLF-3360	JLF-3380	JLF-33100	JLF-33120	JLF-33160	JLF-33200
Capacity	10KVA 9KW	15KVA 13.5KW	20KVA 18KW	30KVA 27KW	40KVA 32KW	60KVA 54KW	80KVA 72KW	100KVA 90KW	120KVA 108KW	160KVA 144KW	200KVA 180KW
Host Machine Specification
UPS Structure	Online Double Conversion
Appearance	Low Frequency with Output Isolated Transformer
Overall Efficiency (AC-AC)	90%
Noise (In 2 Meters)	< 50-60dB
Working Temp.	-10-40℃
Storage Temp.	-25 ~ 60℃ (Without Batteries)
Humidity	< 95%, Non-Condensing
National Standard	EN50091-1/IEC950
International Standard	EN 50091-1/2; EN62040-1; EN62040-2

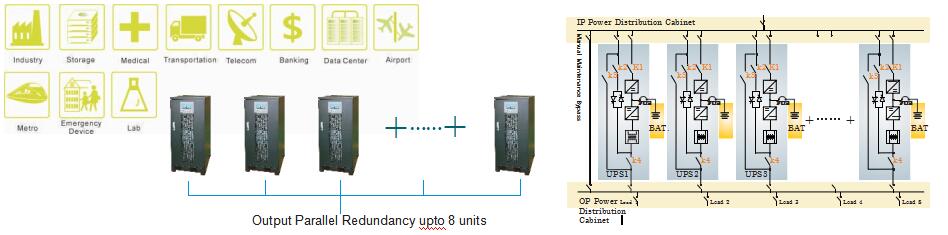

Parallel Redundancy	Available upto 8 units
Protection	Overload, Short-Circuit, Over Temp., Utility Power Voltage High/low, BAT Voltage High/low
ECO	Available
EPO Function	Available
DC Start	Available (Not Recommended)
Generator Compatibility	Available
Display	5-7 inch LCD color touch screen + LED working indicators including Input/Output Voltage, Frequency, Current, Power, Load Capacity, Serial Number, Operational Mode, Discharge Time, History Logs. All settings including can be done on the front panel, including battery voltage, input and output voltage, frequency, parallel setting and etc.
Mute	Auto
Cabinet Standard	IP20
Cooling System	Intelligent Speed Control Cooling Fan
Elevation	<1500M, Without Derated
Rectifier Specification
Input Voltage	380Vac+N+W（3 phase + PE）
Input Voltage Range	285-475Vac
Input Frequency Range	45-65Hz
Input PF	0.95（ with input filter）
THDI	＜5% (with optional accessories)
Dual Input Availability	Available(Optional accessories)
Input Mis Phase Protection	Misphase Alarm, UPS will not be started
Input Phase lost Protection	Phase Lost Alarm, UPS work on Bypass mode
Soft-Start	> 20 Seconds
Input Current	23A	31A	39A	54A	70A	100A	125A	160A	192A	256A	320A
Output Specification
Output Voltage	Line Voltage: 380×（1±1%）AC or Phase Voltage: 220×（1±1%）AC
Output PF	0.8/0.9 (No lag)
Output Voltage Regulation	380Vac±1%（Static Load）； 380Vac±2%（50-0% Sudden Change）； 380Vac±3%（100-0% Sudden Change）
Output Freq	±8% at 50Hz: Online Mode tracking input and bypass freq.; ±0.1%: when input or bypass frequency is more than ±8% or under BAT Mode
THD	< 1%（Linear Full Load），< 3%（Non-Linear Full Load）
3 Phase Unbalanced	Allow 3 Phase 100% Unbalanced
Output Volt. Unbalanced	≤1%(Balanced Load); ≤2%(50% Balanced Load)
Input/Output Phase Swift	≤1°(Balanced Load); ≤2°(50% Balanced Load)
Frequency Tracking Range	45-65Hz
Output Waveform	Pure Sine Wave
Overload	>125%: More than 10 mins； > 150%: More than 60s transfer to bypass
Crest Ratio	3∶1
Short-Circuit	Circuit Auto-Protection, Bypass Switch Tripping
Output Abnormal	INV. Output Auto-Locked Protection
Bypass Specification
Static Bypass Transfer Time	0ms
Static Bypass Input Range	380Vac（-15~+15%）
Frequency Range	50/60Hz±1Hz, ±2Hz, ±3Hz Adjustable
Bypass --> INV Transfer Time	2ms
Frequency Tracking Speed	0.5-2hz/s
Manual Maintenance Bypass	Available
Battery Specification
Charging Methods	DSP Controlled Charger: Equalized/Pulse Charge, Float Charge, Intelligent Battery Management
Type	Sealed Lead Acid Maintenance Free
Rated Volts/Units	12V/384Vdc, Std. for 32 Units， adjustable from 28-32 units
Float Charge Voltage	438Vdc
Charging Current	Can be set from the front Screen
Abnormal Protections	BAT over-charged, Emergency charger shutdown protection or UPS shutdown protection
Communication Specification
Communication Port	RS232/SNMP/485/Dry Contact（Optional Accessory）
Remote Software	Multi-functional Monitoring System, Online and BAT Mode Status, BAT Fault, Remote Control
Physical Parameters
Size mm(W×H×D)	475×990×700			550×1100×800		605×1350×800		800×1600×800		1100×1850×850
Net Weight Kg	210	223	230	280	330	450	550	630	750	810	855

No	Model	Power Rating	Description	Product Size (mm)	Net Weight (KG)
1	JLF-3310	9KW	Input Voltage： 3P4W 285V～475VAC Output Voltage： 3P4W 380V±1% DC VOltage：384VDC Battery： 28-32pcs adjustable	475×990×700	210
2	JLF-3315	13.5KW			223
3	JLF-3320	18KW			230
4	JLF-3330	27KW		550×1100×800	280
5	JLF-3340	36KW		550×1100×800	330
6	JLF-3360	54KW		605×1350×800	450
7	JLF-3380	72KW		605×1350×800	550
8	JLF-33100	90KW		800×1600×800	630
9	JLF-33120	108KW		800×1600×800	750
10	JLF-33160	144KW		1100×1850×850	810
11	JLF-33200	180KW		1100×1850×850	855
1. The above Sizes and Weights are our standard type for your information.
2. Customized products maybe with different sizes and weights.
3. Product specifications are subject to change without further notice.

Этот продукт широко используется для многих различных приложений и совместимых нагрузок, таких как центр обработки данных, телекоммуникации, центр управления сетью, финансовый центр безопасности торговли расчетный центр, банковское дело. Большой театр, стадион, бюро управления движением, центр управления и мониторинга молний автомобильных и железнодорожных тоннелей, портовый информационный центр. Линия производства полупроводников, автоматическая производственная линия, оборудование для механической обработки, транспорт, научные исследования, промышленность, транспорт, железные дороги, лифты, медицинское оборудование, кондиционирование воздуха, радио и телевидение, освещение, новая энергия и т.д.

Общее

Характеристики

Индекс высокой производительности

◆ Advanced SCR Rectifier Technology.С дополнительными аксессуарами, входной PF может быть до 0,99 и входной THDI <4,5%;

◆ Технология IGBT 5-го поколения для адаптации 380/400/415V, 50/60Hz Mains Grid Supply Systems;

◆ Выходной коэффициент мощности 0,9 для проведения 12,5% мощности нагрузки, чем традиционные ИБП;

◆ Общая эффективность до 90%. Может достигать 98% в режиме ECO;

◆ Интеллектуальная система диагностики неисправностей с большой памятью истории неисправностей;

◆ Гибкий один или два входа питания утилиты для всесторонней защиты устройств нагрузки;

◆ Диагностика, оценка и сигнализация неправильного фазового соединения;

◆ 100% 3 фазы несбалансированной допускается;

◆ Передний дизайн обслуживания. MTBF может быть до 300K часов;

Тип применения

Технические спецификации

Model	JLF-3310	JLF-3315	JLF-3320	JLF-3330	JLF-3340	JLF-3360	JLF-3380	JLF-33100	JLF-33120	JLF-33160	JLF-33200
Capacity	10KVA 9KW	15KVA 13.5KW	20KVA 18KW	30KVA 27KW	40KVA 32KW	60KVA 54KW	80KVA 72KW	100KVA 90KW	120KVA 108KW	160KVA 144KW	200KVA 180KW
Host Machine Specification
UPS Structure	Online Double Conversion
Appearance	Low Frequency with Output Isolated Transformer
Overall Efficiency (AC-AC)	90%
Noise (In 2 Meters)	< 50-60dB
Working Temp.	-10-40℃
Storage Temp.	-25 ~ 60℃ (Without Batteries)
Humidity	< 95%, Non-Condensing
National Standard	EN50091-1/IEC950
International Standard	EN 50091-1/2; EN62040-1; EN62040-2
Parallel Redundancy	Available upto 8 units
Protection	Overload, Short-Circuit, Over Temp., Utility Power Voltage High/low, BAT Voltage High/low
ECO	Available
EPO Function	Available
DC Start	Available (Not Recommended)
Generator Compatibility	Available
Display	5-7 inch LCD color touch screen + LED working indicators including Input/Output Voltage, Frequency, Current, Power, Load Capacity, Serial Number, Operational Mode, Discharge Time, History Logs. All settings including can be done on the front panel, including battery voltage, input and output voltage, frequency, parallel setting and etc.
Mute	Auto
Cabinet Standard	IP20
Cooling System	Intelligent Speed Control Cooling Fan
Elevation	<1500M, Without Derated
Rectifier Specification
Input Voltage	380Vac+N+W（3 phase + PE）
Input Voltage Range	285-475Vac
Input Frequency Range	45-65Hz
Input PF	0.95（ with input filter）
THDI	＜5% (with optional accessories)
Dual Input Availability	Available(Optional accessories)
Input Mis Phase Protection	Misphase Alarm, UPS will not be started
Input Phase lost Protection	Phase Lost Alarm, UPS work on Bypass mode
Soft-Start	> 20 Seconds
Input Current	23A	31A	39A	54A	70A	100A	125A	160A	192A	256A	320A
Output Specification
Output Voltage	Line Voltage: 380×（1±1%）AC or Phase Voltage: 220×（1±1%）AC
Output PF	0.8/0.9 (No lag)
Output Voltage Regulation	380Vac±1%（Static Load）； 380Vac±2%（50-0% Sudden Change）； 380Vac±3%（100-0% Sudden Change）
Output Freq	±8% at 50Hz: Online Mode tracking input and bypass freq.; ±0.1%: when input or bypass frequency is more than ±8% or under BAT Mode
THD	< 1%（Linear Full Load），< 3%（Non-Linear Full Load）
3 Phase Unbalanced	Allow 3 Phase 100% Unbalanced
Output Volt. Unbalanced	≤1%(Balanced Load); ≤2%(50% Balanced Load)
Input/Output Phase Swift	≤1°(Balanced Load); ≤2°(50% Balanced Load)
Frequency Tracking Range	45-65Hz
Output Waveform	Pure Sine Wave
Overload	>125%: More than 10 mins； > 150%: More than 60s transfer to bypass
Crest Ratio	3∶1
Short-Circuit	Circuit Auto-Protection, Bypass Switch Tripping
Output Abnormal	INV. Output Auto-Locked Protection
Bypass Specification
Static Bypass Transfer Time	0ms
Static Bypass Input Range	380Vac（-15~+15%）
Frequency Range	50/60Hz±1Hz, ±2Hz, ±3Hz Adjustable
Bypass --> INV Transfer Time	2ms
Frequency Tracking Speed	0.5-2hz/s
Manual Maintenance Bypass	Available
Battery Specification
Charging Methods	DSP Controlled Charger: Equalized/Pulse Charge, Float Charge, Intelligent Battery Management
Type	Sealed Lead Acid Maintenance Free
Rated Volts/Units	12V/384Vdc, Std. for 32 Units， adjustable from 28-32 units
Float Charge Voltage	438Vdc
Charging Current	Can be set from the front Screen
Abnormal Protections	BAT over-charged, Emergency charger shutdown protection or UPS shutdown protection
Communication Specification
Communication Port	RS232/SNMP/485/Dry Contact（Optional Accessory）
Remote Software	Multi-functional Monitoring System, Online and BAT Mode Status, BAT Fault, Remote Control
Physical Parameters
Size mm(W×H×D)	475×990×700			550×1100×800		605×1350×800		800×1600×800		1100×1850×850
Net Weight Kg	210	223	230	280	330	450	550	630	750	810	855

Типовые спецификации

No	Model	Power Rating	Description	Product Size (mm)	Net Weight (KG)
1	JLF-3310	9KW	Input Voltage： 3P4W 285V～475VAC Output Voltage： 3P4W 380V±1% DC VOltage：384VDC Battery： 28-32pcs adjustable	475×990×700	210
2	JLF-3315	13.5KW			223
3	JLF-3320	18KW			230
4	JLF-3330	27KW		550×1100×800	280
5	JLF-3340	36KW		550×1100×800	330
6	JLF-3360	54KW		605×1350×800	450
7	JLF-3380	72KW		605×1350×800	550
8	JLF-33100	90KW		800×1600×800	630
9	JLF-33120	108KW		800×1600×800	750
10	JLF-33160	144KW		1100×1850×850	810
11	JLF-33200	180KW		1100×1850×850	855
1. The above Sizes and Weights are our standard type for your information.
2. Customized products maybe with different sizes and weights.
3. Product specifications are subject to change without further notice.
